零 - 前言#

作为人菜瘾大的一般音游玩家，看到了各种音游私服和游戏魔改，自己仗着可能懂一点技术也尝试过去学习了一点逆向技能去整点活，但是无一例外都是以失败告终！！！！当然也不是毫无收获吧，起码还是能学到一点啥。
世界计划作为当初开服内测我就有玩的游戏，本来是开服没啥吸引我的就弃坑了，后来机缘巧合下又回去玩了，一直玩到现在。本来一直没有什么动机进行逆向分析，去年为了角色冲了一次榜，冲榜的时候就想写个 API 实时看分数线，产生了分析游戏网络包的想法。最近又想起来有这么一回事，就着手尝试了一下。

一 - 概览#

阅读难度：简单

任务：解密 global-metadata.dat ，方便日后 Il2CppDumper 进行进一步分析。
目标对象：Project Sekai 日服 3.4.0 apk
工具：IDA Pro 7.7 ; 010 Editor
参考资料：https://katyscode.wordpress.com/2021/02/23/il2cpp-finding-obfuscated-global-metadata/

二 - 初探#

逆向 Unity 游戏，基本都是围绕 libil2cpp.so 分析，这是游戏本体的核心逻辑。由于此游戏是用 il2cpp 打包的，把它丢进 IDA 里没有符号表，这时候就需要 global-metadata.dat 了。通过 global-metadata.dat ，我们可以使用 Il2CppDumper 生成很多有用的信息辅助我们逆向分析，如函数名和结构体等。

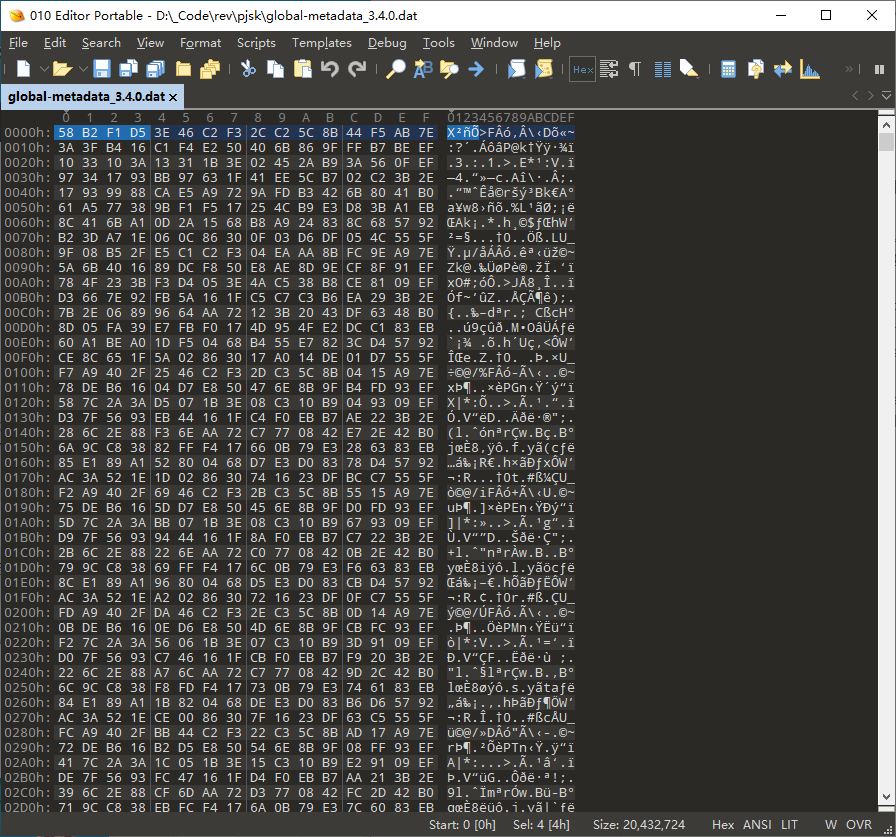

在 \lib\arm64-v8a 里找到 libil2cpp.so，在 \assets\bin\Data\Managed\Metadata 里找到 global-metadata.dat ，用 Il2CppDumper 把这俩丢进去试试，不出意外的报错了，提示 ERROR: Metadata file not found or encrypted. ，用 010 Editor 打开看看 global-metadata.dat ，文件头并不是标志性的 AF 1B B1 FA，这基本就是说明文件被加密了。


用别的游戏的对比着看，没发现啥规律，排除了异或等简单的混淆方法。那只能手撕源码了。

三 - 源码分析#

如果你在这方面完全零基础，建议先看一下参考资料里的文章后再来继续阅读！

把 libil2cpp.so 丢进 IDA 里，等待分析完。根据参考资料里面的经验总结，尝试搜索相关字符串。

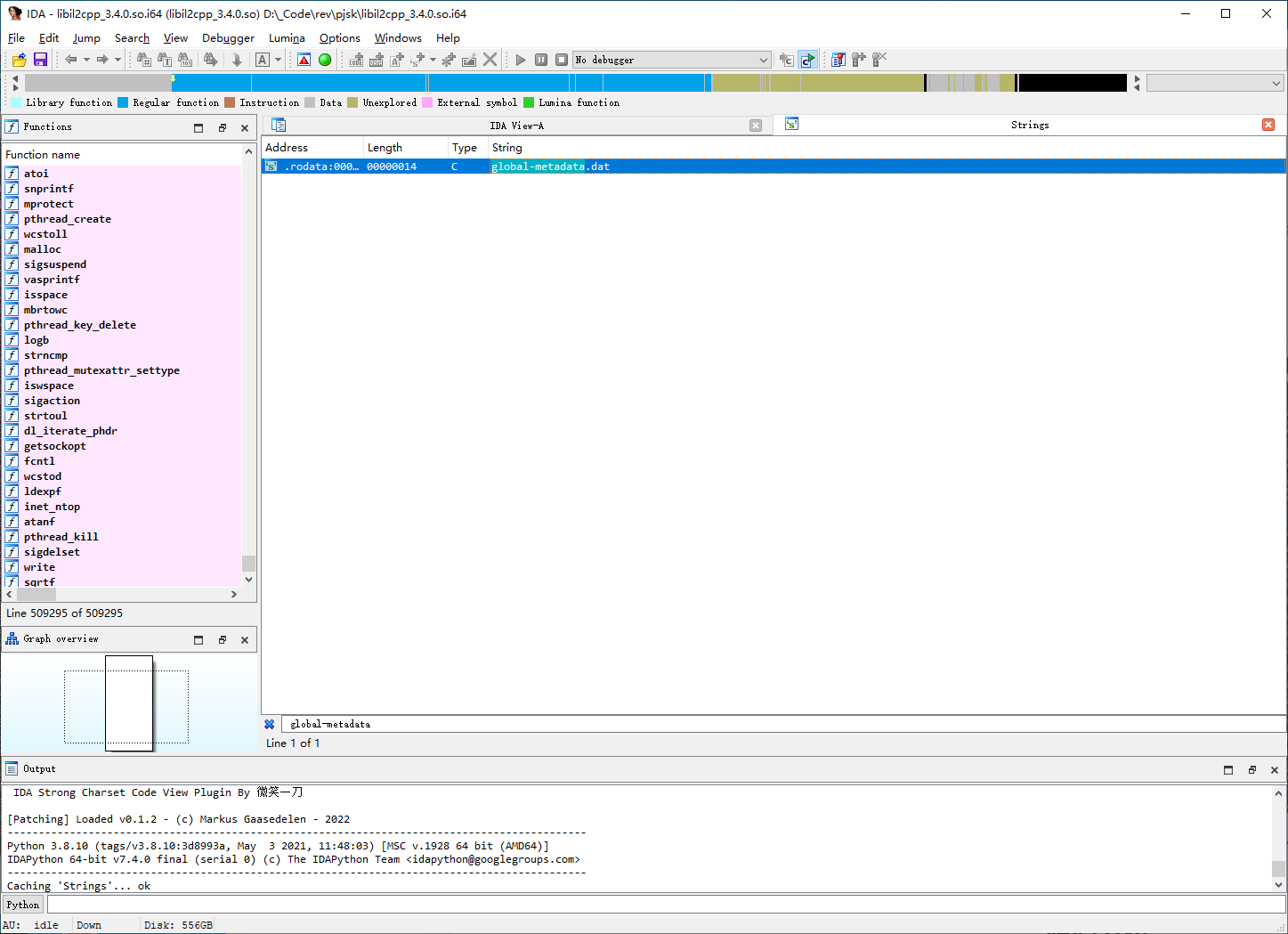

按 Shift + F12 打开 String View ，搜索 global-metadata ，出现了唯一的一个结果：

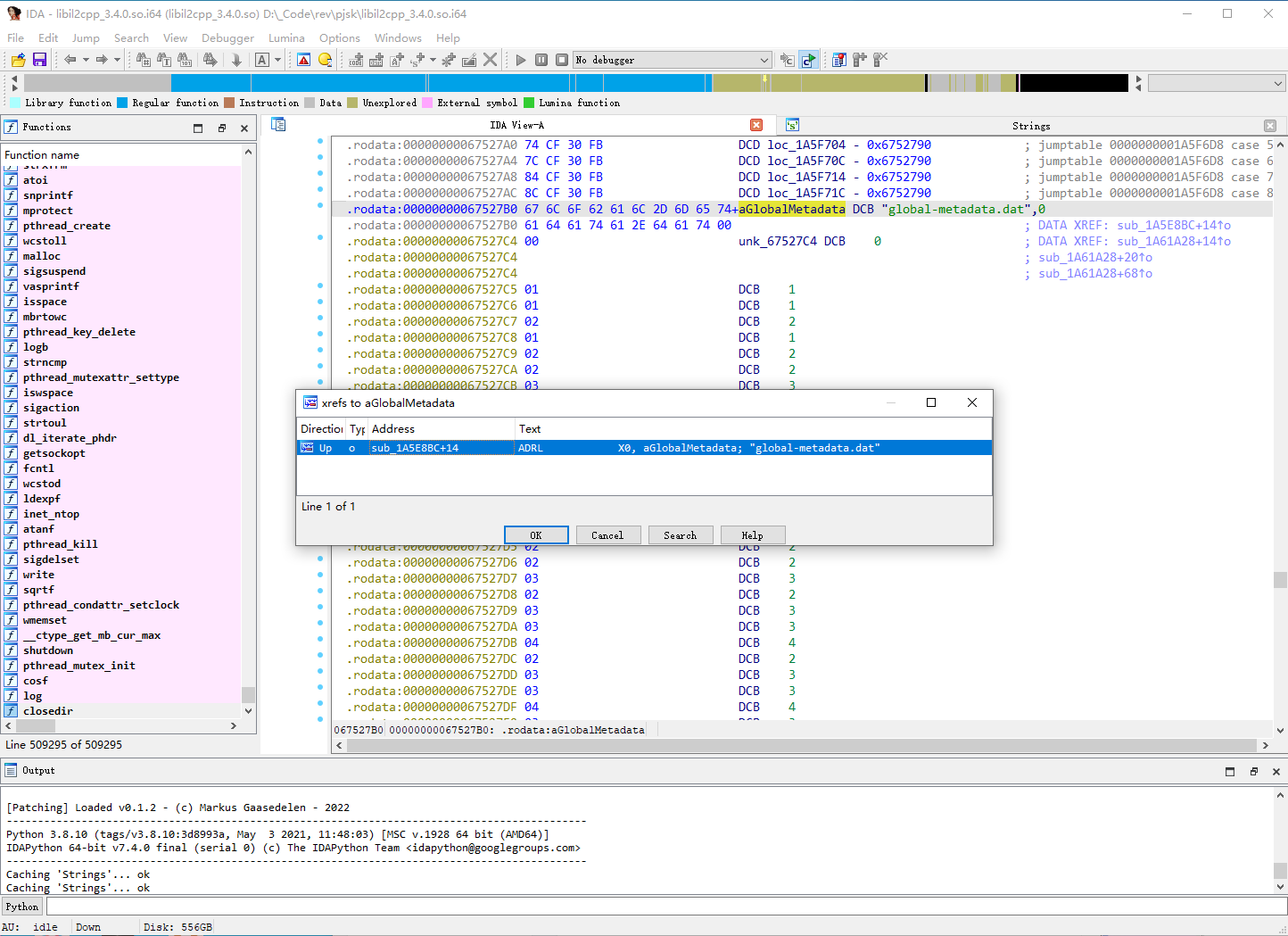

点进去，按 X 查找其所有引用，同样是也只有一处地方：


进去看这个函数，按 F5 生成伪代码，字符串就是在这行代码出现的

__int64 __fastcall sub_1A5E8BC(_DWORD *a1, int *a2, int a3, int a4, int a5, int a6, int a7, int a8)
{
  // ...
  result = sub_1AEC2AC((int)"global-metadata.dat", (int)a2, a3, a4, a5, a6, a7, a8, v21, v22, v23);
  qword_864DEB8 = result;
  if ( result )
  {
    // ...
  }
  return result;
}

根据 il2cpp 源码，这段代码极有可能是 MetadataCache::Initialize()

bool il2cpp::vm::MetadataCache::Initialize()
{
    s_GlobalMetadata = vm::MetadataLoader::LoadMetadataFile("global-metadata.dat");
    if (!s_GlobalMetadata)
        return false;
    // ...
}

对照着看，sub_1AEC2AC() 就大概率是 MetadataLoader::LoadMetadataFile() 了。我们点进去看看：

_BYTE *__fastcall sub_1AEC2AC(const char *a1, int a2, int a3, int a4, int a5, int a6, int a7, int a8, char a9, int a10, void *a11)
{
  // ... variables

  sub_1AF0D80();
  v29 = "Metadata";
  v30 = 8LL;
  v12 = (unsigned __int64)(unsigned __int8)v23 >> 1;
  if ( (v23 & 1) != 0 )
    v13 = (char *)p;
  else
    v13 = (char *)&v23 + 1;
  if ( (v23 & 1) != 0 )
    v12 = v24;
  v27[0] = (__int64)v13;
  v27[1] = v12;
  sub_1A81EEC(v27, &v29);
  if ( (v23 & 1) != 0 )
    operator delete(p);
  v14 = strlen(a1);
  if ( (v31 & 1) != 0 )
    v15 = v33;
  else
    v15 = v32;
  if ( (v31 & 1) != 0 )
    v16 = *(_QWORD *)&v32[7];
  else
    v16 = (unsigned __int64)v31 >> 1;
  v29 = (char *)a1;
  v30 = v14;
  v23 = (__int64)v15;
  v24 = v16;
  sub_1A81EEC(&v23, &v29);
  if ( (v27[0] & 1) != 0 )
    v17 = v28;
  else
    v17 = (char *)v27 + 1;
  v18 = open(v17, 0);
  if ( v18 == -1 )
    goto LABEL_25;
  if ( fstat(v18, (struct stat *)&v23) == -1 )
  {
    close(v18);
    goto LABEL_25;
  }
  v19 = len[0];
  v20 = mmap(0LL, len[0], 3, 2, v18, 0LL);
  close(v18);
  if ( v20 == (_BYTE *)-1LL )
  {
LABEL_25:
    v20 = 0LL;
    goto LABEL_26;
  }
  if ( v19 >= 1 )
  {
    v21 = 0LL;
    do
    {
      v20[v21] ^= byte_67C9101[v21 & 0x7F];
      ++v21;
    }
    while ( v19 != (_DWORD)v21 );
  }
LABEL_26:
  if ( (v27[0] & 1) != 0 )
    operator delete(v28);
  if ( (v31 & 1) != 0 )
    operator delete(v33);
  return v20;
}

对照 MetadataLoader::LoadMetadataFile()源码：

void* il2cpp::vm::MetadataLoader::LoadMetadataFile(const char* fileName)
{
    std::string resourcesDirectory = utils::PathUtils::Combine(utils::Runtime::GetDataDir(), utils::StringView<char>("Metadata"));

    std::string resourceFilePath = utils::PathUtils::Combine(resourcesDirectory, utils::StringView<char>(fileName, strlen(fileName)));

    int error = 0;
    os::FileHandle* handle = os::File::Open(resourceFilePath, kFileModeOpen, kFileAccessRead, kFileShareRead, kFileOptionsNone, &error);
    if (error != 0)
    {
        utils::Logging::Write("ERROR: Could not open %s", resourceFilePath.c_str());
        return NULL;
    }

    void* fileBuffer = utils::MemoryMappedFile::Map(handle);

    os::File::Close(handle, &error);
    if (error != 0)
    {
        utils::MemoryMappedFile::Unmap(fileBuffer);
        fileBuffer = NULL;
        return NULL;
    }

    return fileBuffer;
}

出现了很多共同点，都有 MetaData 字符串和文件操作，能笃定这俩是一个东西了。至于定义了一大坨的这些参数，根据函数调用关系简单分析了下，只看出来 const char *a1 是真正有用的，代表了文件名，在这里传入的即是 global-metadata.dat。
对照着源码我们来着手重命名生成的逆向伪代码的变量，最终能得到以下稍微可读的代码：

_BYTE *__fastcall sub_1AEC2AC(char *fileName, ...)
{
  unsigned __int64 v12; // x8
  char *v13; // x9
  __int64 fileNameLength; // x0
  _BYTE *v15; // x8
  unsigned __int64 v16; // x9
  const char *resourceFilePath; // x0
  int fileHandle; // w21
  int fileSize; // w20
  _BYTE *fileBuffer; // x19
  __int64 i; // x8
  __int64 maybe_resourcesDirectory; // [xsp+0h] [xbp-E0h] BYREF
  unsigned __int64 v24; // [xsp+8h] [xbp-D8h]
  void *p; // [xsp+10h] [xbp-D0h]
  size_t len[2]; // [xsp+30h] [xbp-B0h]
  __int64 maybe_dataDictionary[2]; // [xsp+80h] [xbp-60h] BYREF
  char *v28; // [xsp+90h] [xbp-50h]
  char *resourcesFolder; // [xsp+98h] [xbp-48h] BYREF
  __int64 resourcesFolderNameLength; // [xsp+A0h] [xbp-40h]
  unsigned __int8 v31; // [xsp+A8h] [xbp-38h]
  _BYTE v32[15]; // [xsp+A9h] [xbp-37h] BYREF
  _BYTE *v33; // [xsp+B8h] [xbp-28h]

  utils::Runtime::GetDataDir((__int64)&maybe_resourcesDirectory);
  resourcesFolder = "Metadata";
  resourcesFolderNameLength = 8LL;
  v12 = (unsigned __int64)(unsigned __int8)maybe_resourcesDirectory >> 1;
  if ( (maybe_resourcesDirectory & 1) != 0 )
    v13 = (char *)p;
  else
    v13 = (char *)&maybe_resourcesDirectory + 1;
  if ( (maybe_resourcesDirectory & 1) != 0 )
    v12 = v24;
  maybe_dataDictionary[0] = (__int64)v13;
  maybe_dataDictionary[1] = v12;
  utils::PathUtils::Combine(maybe_dataDictionary, &resourcesFolder);
  if ( (maybe_resourcesDirectory & 1) != 0 )
    operator delete(p);
  fileNameLength = strlen(fileName);
  if ( (v31 & 1) != 0 )
    v15 = v33;
  else
    v15 = v32;
  if ( (v31 & 1) != 0 )
    v16 = *(_QWORD *)&v32[7];
  else
    v16 = (unsigned __int64)v31 >> 1;
  resourcesFolder = fileName;
  resourcesFolderNameLength = fileNameLength;
  maybe_resourcesDirectory = (__int64)v15;
  v24 = v16;
  utils::PathUtils::Combine(&maybe_resourcesDirectory, &resourcesFolder);
  if ( (maybe_dataDictionary[0] & 1) != 0 )
    resourceFilePath = v28;
  else
    resourceFilePath = (char *)maybe_dataDictionary + 1;
  fileHandle = open(resourceFilePath, 0);
  if ( fileHandle == -1 )
    goto fileHandleError;
  if ( fstat(fileHandle, (struct stat *)&maybe_resourcesDirectory) == -1 )
  {
    close(fileHandle);
    goto fileHandleError;
  }
  fileSize = len[0];
  fileBuffer = mmap(0LL, len[0], 3, 2, fileHandle, 0LL);
  close(fileHandle);
  if ( fileBuffer == (_BYTE *)-1LL )
  {
fileHandleError:
    fileBuffer = 0LL;
    goto LABEL_26;
  }
  if ( fileSize >= 1 )
  {
    i = 0LL;
    do
    {
      fileBuffer[i] ^= byte_67C9101[v21 & 0x7F];
      ++i;
    }
    while ( fileSize != (_DWORD)i );
  }
LABEL_26:
  if ( (maybe_dataDictionary[0] & 1) != 0 )
    operator delete(v28);
  if ( (v31 & 1) != 0 )
    operator delete(v33);
  return fileBuffer;
}

四 - Capture The Flag#

想必已经很明显了，端倪就在这段代码：

if ( fileSize >= 1 )
{
  i = 0LL;
  do
  {
    fileBuffer[i] ^= byte_67C9101[i & 0x7F];
    ++i;
  }
  while ( fileSize != (_DWORD)i );
}

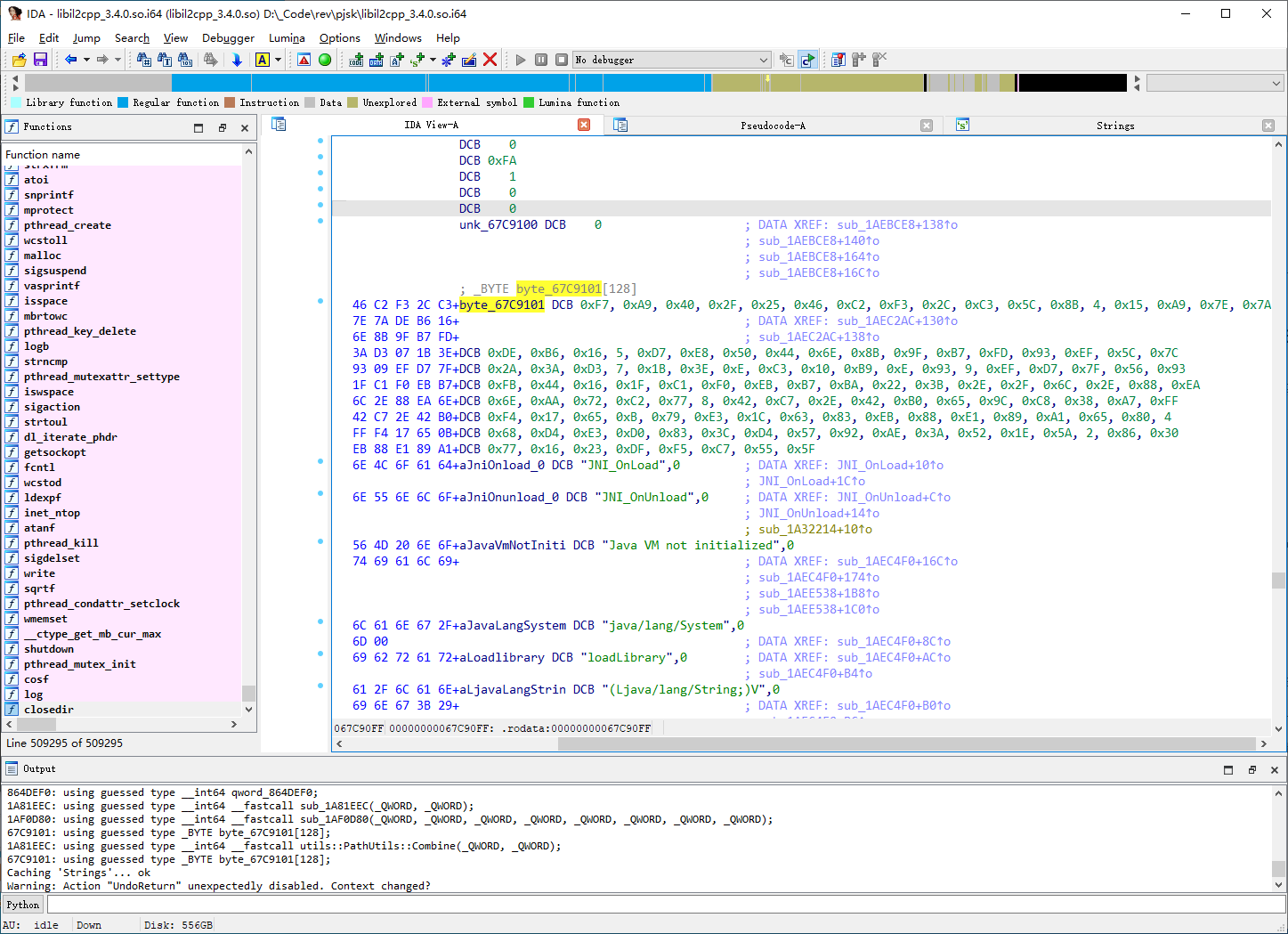

猜测这里是使用了一个密码表对读进去的 fileBuffer 作 xor 解密，这个 0x7F 说明密码表大小为 128 ，和下标 i 作 and 从而实现循环使用。点进去这个 byte_67C9101 ，其内容也验证了我们的猜想。


那么接下来，就是写解密脚本了。
异或是对称的，因此加密和解密可以用同一套代码得到。我们右键选择 Convert - Conver to C/C++ Array ，导出密码表，然后写一个 C++ 脚本：

// Generated by New Bing
#include <iostream>
#include <fstream>
#include <vector>

unsigned char KeyTable[128] = {
    0xF7, 0xA9, 0x40, 0x2F, 0x25, 0x46, 0xC2, 0xF3, 0x2C, 0xC3, 0x5C, 0x8B, 0x04, 0x15, 0xA9, 0x7E,
    0x7A, 0xDE, 0xB6, 0x16, 0x05, 0xD7, 0xE8, 0x50, 0x44, 0x6E, 0x8B, 0x9F, 0xB7, 0xFD, 0x93, 0xEF,
    0x5C, 0x7C, 0x2A, 0x3A, 0xD3, 0x07, 0x1B, 0x3E, 0x0E, 0xC3, 0x10, 0xB9, 0x0E, 0x93, 0x09, 0xEF,
    0xD7, 0x7F, 0x56, 0x93, 0xFB, 0x44, 0x16, 0x1F, 0xC1, 0xF0, 0xEB, 0xB7, 0xBA, 0x22, 0x3B, 0x2E,
    0x2F, 0x6C, 0x2E, 0x88, 0xEA, 0x6E, 0xAA, 0x72, 0xC2, 0x77, 0x08, 0x42, 0xC7, 0x2E, 0x42, 0xB0,
    0x65, 0x9C, 0xC8, 0x38, 0xA7, 0xFF, 0xF4, 0x17, 0x65, 0x0B, 0x79, 0xE3, 0x1C, 0x63, 0x83, 0xEB,
    0x88, 0xE1, 0x89, 0xA1, 0x65, 0x80, 0x04, 0x68, 0xD4, 0xE3, 0xD0, 0x83, 0x3C, 0xD4, 0x57, 0x92,
    0xAE, 0x3A, 0x52, 0x1E, 0x5A, 0x02, 0x86, 0x30, 0x77, 0x16, 0x23, 0xDF, 0xF5, 0xC7, 0x55, 0x5F
};

int main()
{
    std::ifstream inputFile("global-metadata.dat", std::ios::binary);

    inputFile.seekg(0, std::ios::end);
    size_t fileSize = inputFile.tellg();
    inputFile.seekg(0, std::ios::beg);

    std::vector<uint8_t> mmapPtr(fileSize);
    inputFile.read(reinterpret_cast<char*>(mmapPtr.data()), fileSize);
    inputFile.close();

    for (size_t i = 0; i < fileSize; ++i)
    {
        mmapPtr[i] ^= KeyTable[i & 0x7F];
    }

    std::ofstream decryptedFile("DecryptedMetadata.dat", std::ios::binary);
    decryptedFile.write(reinterpret_cast<char*>(mmapPtr.data()), fileSize);
    decryptedFile.close();

    std::cout << "Finish Decrypt" << std::endl;

    return 0;
}

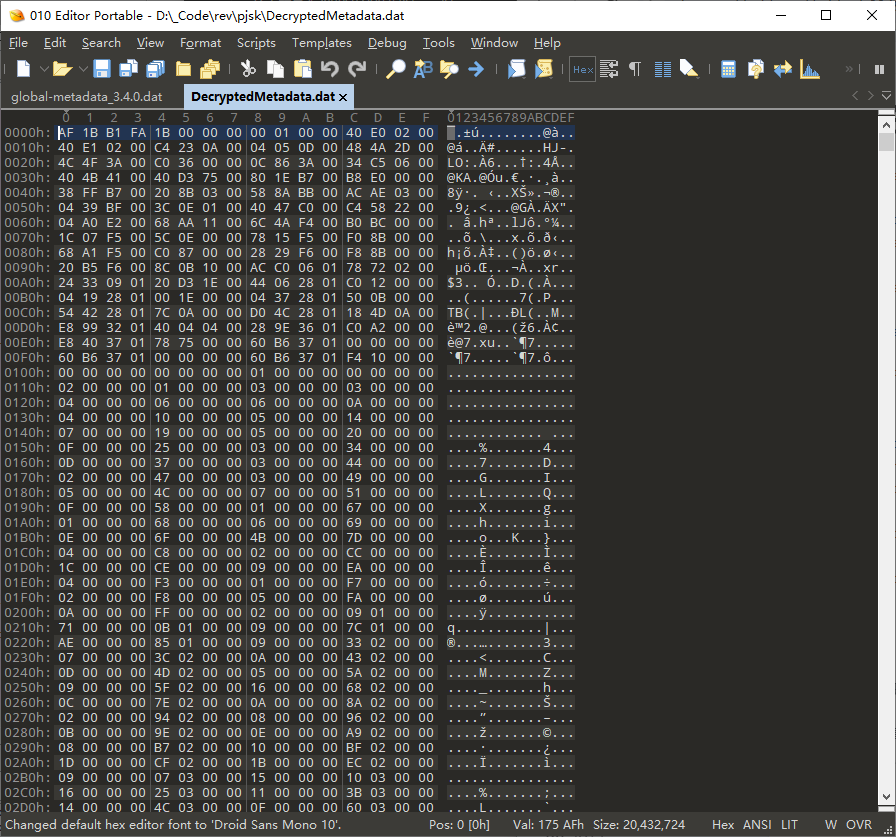

运行一下，打开解密后的文件：

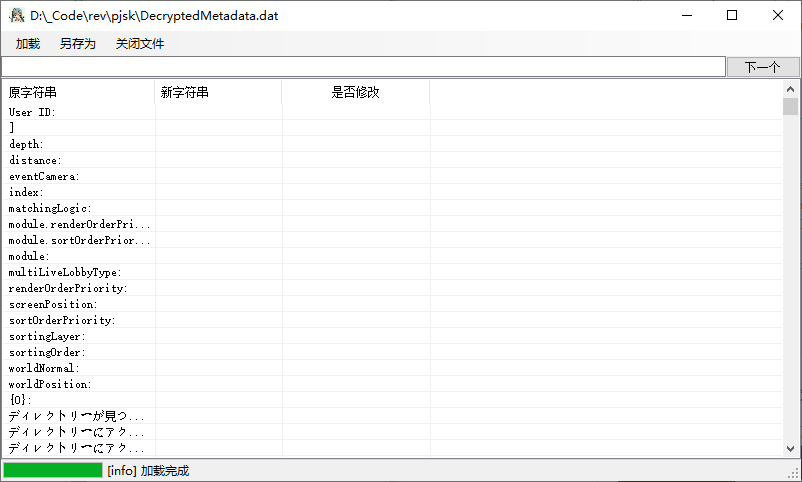

可以发现文件头变成了我们熟悉的 AF 1B B1 FA ，用 MetaDataStringEditor 也能成功读取

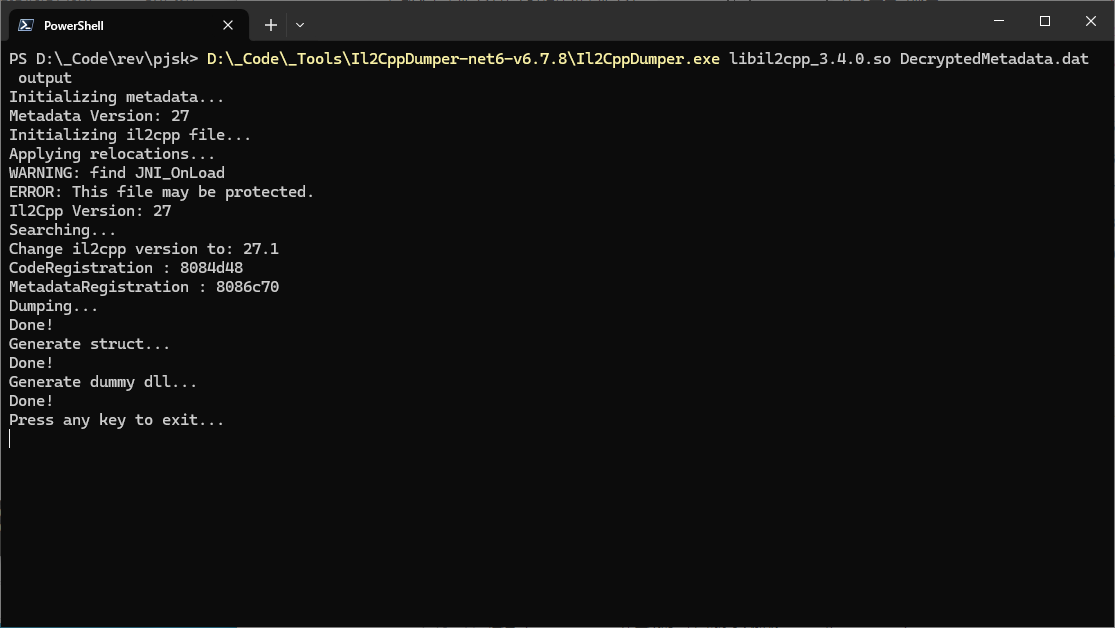

至此，我们便完成了对 global-metadata.dat 的破解。

后记：#

实际上，那段伪代码其实并不需要重命名这么多，我当初把 fileBuffer 看出来后就没管这么多了。这种对 global-metadata.dat 的加密方法其实算是比较简单的了，属于是初学者都能花点时间破出来的练手题。
说起来，我前脚刚破完 3.3.1 版本，第二天就更新了 3.4.0 ，有点小无语...
新版本的密码表和老的不一样，还好游戏本体不会隔三岔五更新，要不然每次更新都要重新来一遭等 IDA 在后台吭哧吭哧分析一个多小时，还是有点难熬的（
如果有时间试着研究下能不能不需要 IDA 直接读 libil2cpp.so 拿到密码表，不过这对于我这么一个连汇编都不懂的人来说估计很折磨就是了（

下一篇文章就是解密网络通信加密了
